プロダクト紹介

AVIS エビス

気流可視化装置

AVIS エビス

Air Visualization Instrument System

気流可視化装置AVIS エビスとは

気流可視化装置　AVIS エビスは超音波振動子にて発生させた微細水蒸気ミストをトレースに使い、クリーンルームや室内環境における気流のながれを可視化できる装置です。

気流の流れをビジュアルキャッチする事により感染源の広がりを可視化し、感染源の発見に繋げます。

４つの特徴・性能

1.ミストトレーサー法で
気流の動きを正確にトレース

優れた気流への追従性を実現
2.気流可視化に適正な粒子で
空中に浮遊しやすい

クリーンルームの基準粒子で瞬時に蒸発しない
3.優れた可搬性・操作性

小型軽量、スイッチ１つで想定開始
4.低コスト

部品・構造の再設計でコストを削減

1.ミストトレーサー法で気流の動きを正確にトレース

ミストトレーサー法で単分子粒子で安定したトレーサーを発生。ミスト材料は、入手簡単なH2O（超純水）。ミストは超音波発振器にて水を破砕し霧化します。ＨＥＰＡ搭載。実稼働中のクリーンルームでも使用可能です。

さらに詳しい製品情報・カタログ請求する
さらに詳しい製品情報・カタログ請求する

2.気流可視化に適正な粒子で空中に浮遊しやすい

クリーンルームの基準粒子である0.5μm粒子を発生。空中浮遊しやすく、瞬時に蒸発しません。
手のひらで受け止めても濡れません。

0.5μm粒子と1μm粒子を比較したグラフ

気流可視化装置AVIS エビスは0.5μm粒子を発生粒子に選定。１μm粒子とは１オーダー落下速度が違い、１μmの粒子では上昇気流がみれないことが上記グラフで分かります。

さらに詳しい製品情報・カタログ請求する
さらに詳しい製品情報・カタログ請求する

3.優れた可搬性・操作性

小型で可搬性にも優れており、手持ち、三脚設置等で容易に扱うことが可能です。スイッチ１つで測定可能で、バッテリー駆動、AC２電源形式で駆動し様々な環境下で測定が可能です。専用のアルミケース収納でモバイル性能を高めています。

4.低コスト

部品のコスト削減

部品のコスト削減
構造のシンプル化

図2

アメニティ・テクノロジーによる自社開発、製造なので部品のコスト削減が実現。構造をシンプルにし、効率よく設計しています。

さらに詳しい製品情報・カタログ請求する
さらに詳しい製品情報・カタログ請求する

施工事例/お客様の声

気流可視化装置設計・設置事例

現状１記事の予定なので１記事を大きく見せたバージョン３つ以上になれば一覧のように見せる。お寺記事、情報お待ちしています。お寺記事、情報お待ちしています。

お寺記事、情報お待ちしています。お寺記事、情報お待ちしています。お寺記事、情報お待ちしています。
お寺記事、情報お待ちしています。

スペック表

消耗品など

ＨＥＰＡフィルタ
発振子（寿命があります、寿命は使用環境にてかわります）

　
保証
装置納入後１年以内に当社設計上の問題にて故障が発生しましたら、無償にて修理させて頂きます。
但し、下記の場合は期間内であっっても有償になります。

フィルタなど消耗品
故意もしくは誤操作による故障
災害など

さらに詳しい製品情報・カタログ請求する
さらに詳しい製品情報・カタログ請求する

| 詳細ページ

感染対策空気清浄化ユニット　HYシリーズ

医療空間の空気の流れを調査&清浄化

感染対策空気清浄化ユニット

HYシリーズ

HYシリーズとは

病室等の医療空間の空気の流れを一つ一つ確認し、空気を清浄化する仕組みを作る技術です。

病室には空調機を始め、換気扇や給気口、ドアの隙間など、空気の流れを決定づけるファクターがたくさんあります。現場調査でそれら一つひとつを確認し、処置を決定していくアメニティ・テクノロジーの独自技術です。

４つの特徴・性能

1.国際基準の規格を
採用

CDC（米国疾病管理予防センター）基準
2.レイアウト自由自在
あらゆる空間に適応

様々な部屋の間取りに対応
3.空調方式を４タイプから
選択可能

小型軽量、スイッチ１つで想定開始
4.低コスト

部品・構造の再設計でコストを削減

1.国際基準の規格を採用

病室名	対象感染度	空調方式
病室名	対象感染度	方式	給気	フィルタ	室圧	歓喜回数	外気	メンテナンス
簡易陰圧室	二類感染症	単独空調	全排気推奨	HEPA	≧ －2.5Pa	6～12回／時間＊注1	─	気流方向確認
備考	＊注1：改築、新築は≧12回／時間

さらに詳しい製品情報・カタログ請求する

2.レイアウト自由自在あらゆる空間に適応

アメニティ・テクノロジーのHYシリーズは、その空間に適切な空気の流れを調査し、完全オリジナルで設計しますのでどんな部屋の間取りにも対応します。

3.空調方式を４タイプから選択可能

HYシリーズを設置して実現できる空調方式には、4つのタイプがあり、設置する部屋に合わせてそれぞれのタイプの特徴と注意点を考慮し適切な空調方式をご提案します。

4.低コスト

アメニティ・テクノロジーによる自社開発、設計、製造なので部品のコスト削減が実現。構造をシンプルにし、効率よく設計しています。

さらに詳しい製品情報・カタログ請求する

HYシリーズ導入の流れ

STEP1

現状の空調方式、吸気、排気を確認

病室には空調機を始め、換気扇や給気口、ドアの隙間など、空気の流れを決定づけるファクターがたくさんあります。現場調査でそれら一つひとつを確認し、処置を決定していきます。

▶ 換気扇、給気口などの存在を確認
▶ 室外への排気方法の確認
▶ その他、ドア、窓などの隙間

STEP2

空調方式を選ぶ

A.現状の空調方式を確認
B. 一部排気一部循環型
　（陰圧）
C. クリーンルーム型
　（陰圧も陽圧も可）
D. 空気清浄機として使用

STEP3

工事方式を決定する

▶ 天井裏のダクトに対して
▶ 隙間密閉
▶ 窓面の施工

さらに詳しい製品情報・カタログ請求する

スペック表

| 詳細ページ

パーテーション型簡易陰圧室 E-Boxシリーズ

組立、分解が簡単で即クリーンルーム化

簡易設置型ユニット

e-Boxシリーズ

e-Boxシリーズとは

ユニット構造で、組立、分解が簡単なパーテーション型簡易陰圧室です。

一度使用したユニットを分解して次に備えて格納しておくことも可能。また、PCR検査の検体最終から医療従事者を守る簡易設置型ユニットも展開しています。

ラインナップ

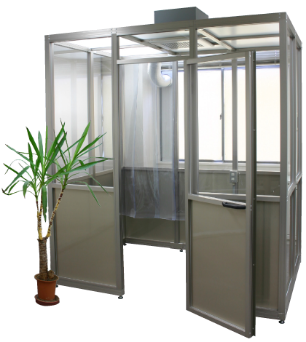

e-Box

パーテーション型簡易陰圧室
サンライフBOX

簡易設置型ユニット

e-Box

POINT　

▶ 簡単設置、簡単移設

ユニット構造で、組立、分解、保管が容易に行えます。
▶ HEPAフィルタで空気を浄化

FFU（フィルタファンユニット）に設置されたHEPAフィルタで汚染された空気は浄化されます。
▶ 屋内排気も屋外排気も可能

ICU等、広い空間の一部だけを仕切る際に屋内排気することも、個室等、ある程度固定して使用する際に屋外排気することも可能です。
▶ 自動引き戸で機能性UP

気流への影響が少ない引き戸を使用。さらに斜めレール使用で自閉式なので、閉め忘れがありません。

ICU、個室、大部屋、PCR検査室、仮設、分解収納可能な
パーテーション型簡易陰圧室

図1

図1

HEPAフィルタで浄化した後、屋外排気
図2

図2

HEPAフィルタで浄化した後、屋内排気
製品構造　Mサイズ

製品構造　Mサイズ

幅2.7m x 奥行2.0m x 高さ2.5m
重量155kg
標準建材
パネル一式・換気扇2台・スイッチ2台
のれん・配線カバー・フレキダクト2本
製品構造　Lサイズ

製品構造　Lサイズ

幅4.5m x 奥行2.0m x 高さ2.5m
重量210kg
標準建材
パネル一式・換気扇3台・スイッチ3台
のれん・配線カバー・フレキダクト3本
組立手順

組立手順
製品仕様

製品仕様

さらに詳しい製品情報・カタログ請求する
さらに詳しい製品情報・カタログ請求する

サンライフBOX

POINT

▶ 被検査者の飛沫感染を抑制しながら
　検体採取が可能
▶ アルミフレームと樹脂面材を組み合わせるだけ、
　 1時間足らずで組立が可能
▶ キャスター付、任意の場所に持ち運びが可能
▶ グローブ高さ等、サイズ変更が可能

ウォークスルー式検査ブース

製品構造

製品構造

幅1.4m x 奥行0.8m x 高さ2.5m
重量約60kg
材質
フレーム：アルミ押出形材
パネル：（側面）アクリル板、アルミ樹脂複合板、
（天井）プラダンシート
その他の部材：グローブレスポート
グローブは脱着が可能となりますので、お好きなものをご使用いただけます。

さらに詳しい製品情報・カタログ請求する
さらに詳しい製品情報・カタログ請求する

| 詳細ページ

移動型清浄空間タマリスク

１０分でクリーンルーム化

移動型清浄空間

タマリスク

タマリスクとは

安価で簡単に組み立てれるクリーンルームです。

一台で室圧を陰圧陽圧に切り替えることができ、病院内に陰圧空間を手軽に確保することが可能です。

天災等の非常時には陽圧空間として、無菌室、手術室の役割を果たします。

選べる３ラインナップ

タマリスク　T-EX

フィルタファンユニットを停止しても24時間以上クラス10,000を維持できるエクセレントタイプ
タマリスク　T-SD

組立10分、解体10分、ボルトフリーで設置可能なスタンダードタイプ。
タマリスク　T-SD-CB

透明で中身が見える帯電防止ビニール仕様。組立10分、解体10分、ボルトフリーで設置可能。

タマリスク４つの特徴・性能

1.組立10分、解体10分
ボルトフリー

工具は必要なし（T-SD、T-SD-CB）
2.陽圧、陰圧の
切り替えが可能

24時間以上クラス10,000を維持（T-EX）
3.HEPAクロス使用
洗濯・滅菌が可能

24時間以上クラス10,000を維持（T-EX）
4.幅広い用途に対応
柔軟なオプション

24時間以上クラス10,000を維持（T-EX）

1.組立10分、解体10分、ボルトフリー

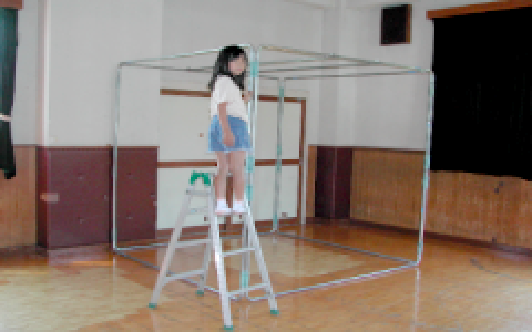

10分で組み立て/解体が可能（T-SD）。緊急治療用ブースとして、小学校の体育館で組み立てました。
作業員二人　道具は脚立だけ、ネジもドライバーも使いません（踏み台でも大丈夫）。

0秒

組み立て開始です。
30秒

基礎パイプを並べます。
2分

柱が立ちました。
3分30秒

屋根が組めました。小学生でもできます。脚立作業は注意しましょう。
5分30秒

フィルタファンユニットが設置できました。
9分

完成。

2.陽圧、陰圧の切り替えが可能

陰圧のクリーンルームとは、室内から微粒子や微生物が出ていかない構造です。陽圧のクリーンルームとはその逆で、室内に微生物や微粒子が入らない構造で、室内の人や製品を汚染物から守ります。高性能な微粒子除去効率を有したHEPAクロスが、室内をクラス10,000程度の清浄度に保ちます。

3.HEPAクロス使用で洗濯・滅菌が可能

タマリスクの周囲は、HEPAクロスで製作した六面体のカーテンウォールで覆われています。陽圧時HEPAユニットからの空気がブース内部に流れ込み、内部を清浄化します。流れ込んだ空気はHEPAクロスで、再度除菌・除塵され、ブース外部に流出します。陰圧時、空気はHEPAクロスを通過し、ブース内部に流入します。内部で汚染された粒子はHEPAユニットを通じ外部に流出します。以上により、適正な室内差圧が保持でき、汚染の流入を防ぎます。陰陽圧の変更は、エクセレントの場合はスイッチで切り替えるだけ、スタンダードの場合はフィルタファンユニットを上下逆にするだけで簡単に変更できます。HEPAクロスは洗濯・滅菌が可能です。

4.幅広い用途に対応柔軟なオプション

半導体、食品、製薬等々に適応。イオン式集塵機とも組み合わせ可能（サイレント仕様）です。オプションでマイナスイオン発生も可能です。
詳しくはお気軽にお問い合わせ下さいませ。

さらに詳しい製品情報・カタログ請求する

スペック表

※ 製品の仕様は予告なく変更になる場合がございます。ご了承下さい。

| 詳細ページ

クリーンルーム用メンテナンス機器グレートアイシリーズ

室内環境可視化シリーズ

クリーンルーム用メンテナンス機器

グレートアイシリーズ

グレートアイシリーズ/プロダクトラインナップ

気流可視化装置AVIS エビス

超音波振動子にて発生させた微細水蒸気ミストをトレースに使い、クリーンルームや室内環境における気流のながれを可視化できる装置です。

４つの特徴・性能

▶ 1.ミストトレーサー法で気流の動きを正確にトレース
▶ 2.気流可視化に適正な粒子で空中に浮遊しやすい
▶ 3.優れた可搬性・操作性
▶ 4.低コスト

製品詳細ページへ製品詳細ページへ

LA-1システムとは

一般家庭、工場、倉庫、文化財収蔵庫等でカビが生えそうになった時にメールで警告するモニタリングシステムです。
業界で唯一、温湿度+カビ指数を常時、多点で測定可能です。LA-1 からのデータとシーケンサ等の制御機器を連動させ、カビ指数が高まった時に自動で空調機や除湿器を稼働するシステムを実現しています。

製品詳細ページへ製品詳細ページへ
